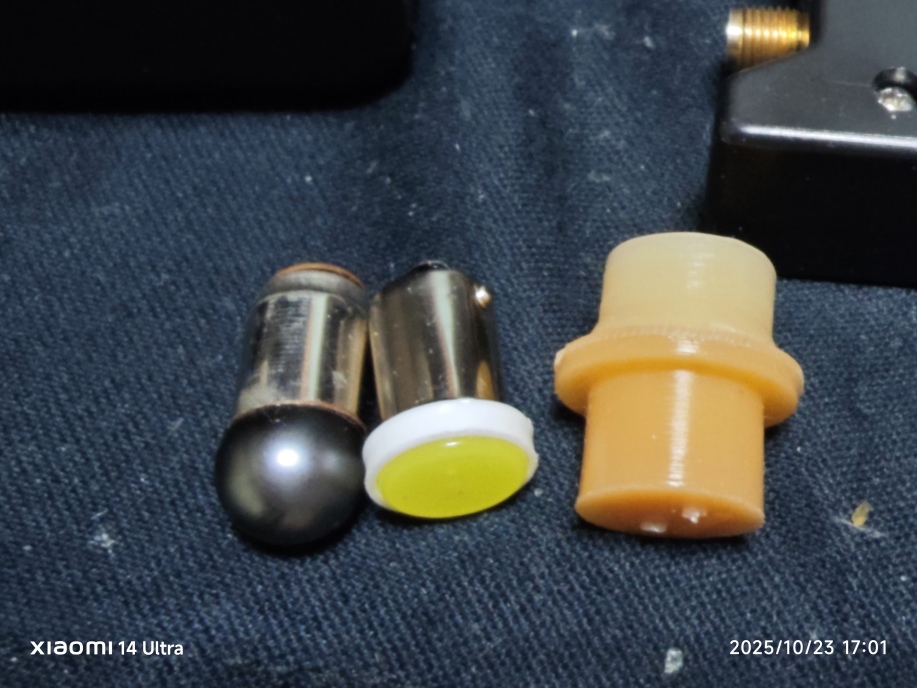

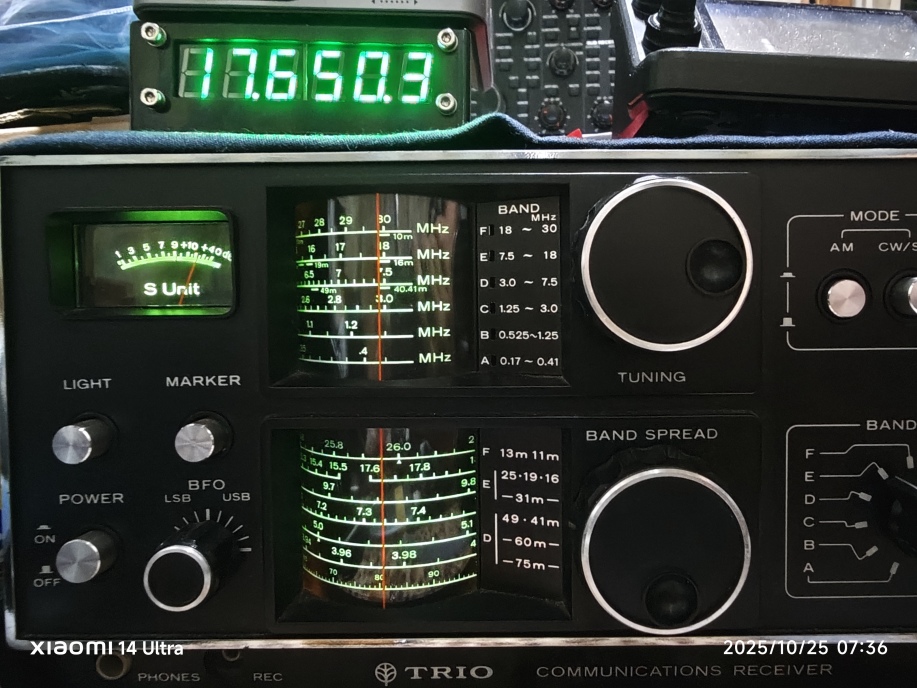

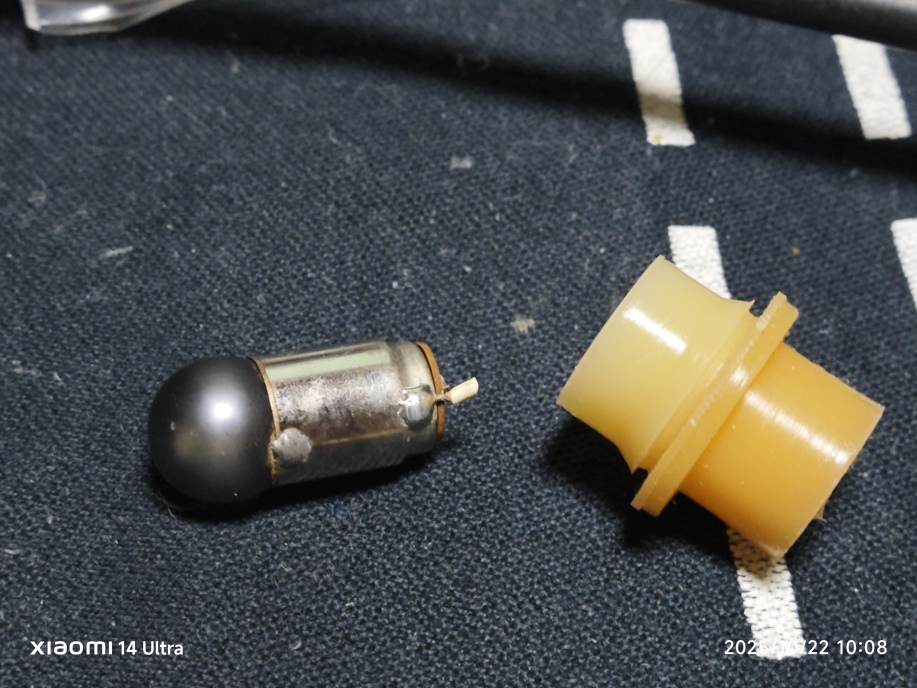

突然Sメーターのランプが切れてしまいました。　交換用のランプを探しましたが、同じ物は見つかりませんでした。
そこで高輝度で消費電力の少ないLEDランプをアマゾンで見つけました。

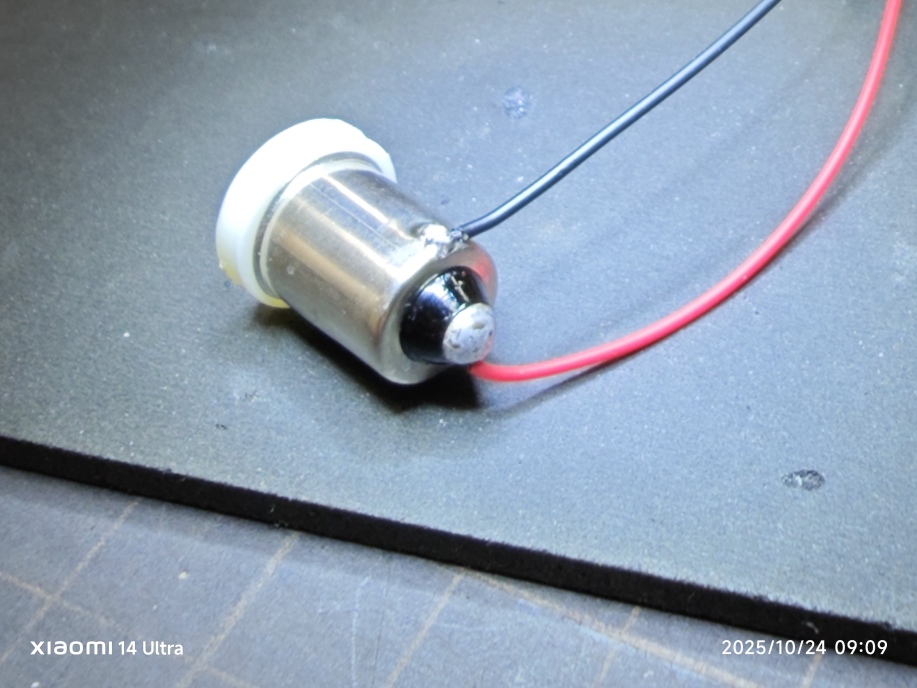

YongMing BA9S G14 LED バルブ シングル ピン角180°1連 メーター球 ホワイト 面発光 ナンバー灯 12V 10個

規格は、12V40mAです。　約０．５W　

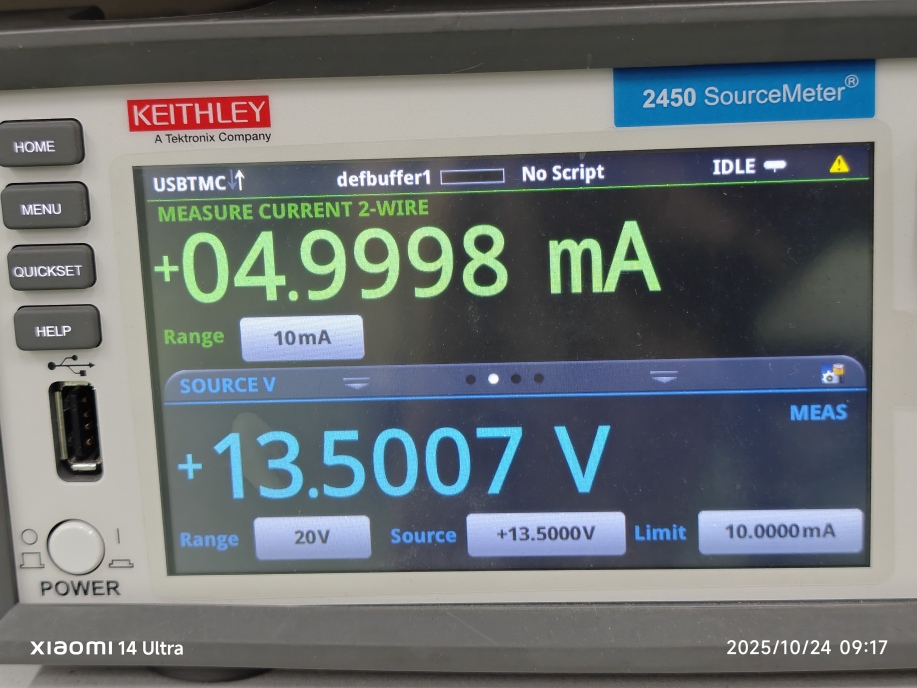

いろいろ試してみたところ、１KΩの抵抗をつけて約５ｍAに減光しました。

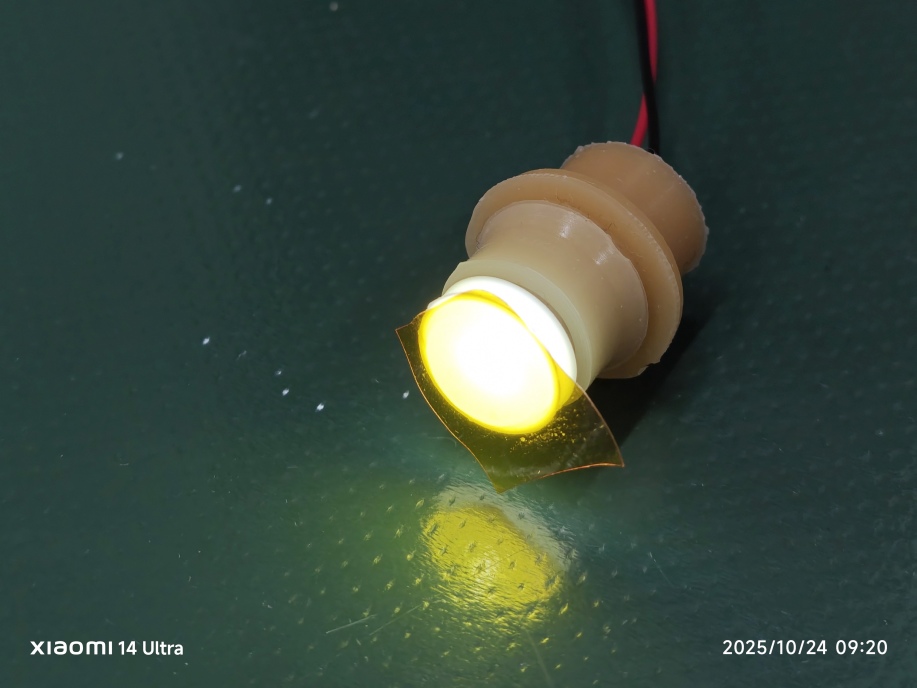

	カプトンテープを貼りました。
	交換完了

　　　　　2025.10.03

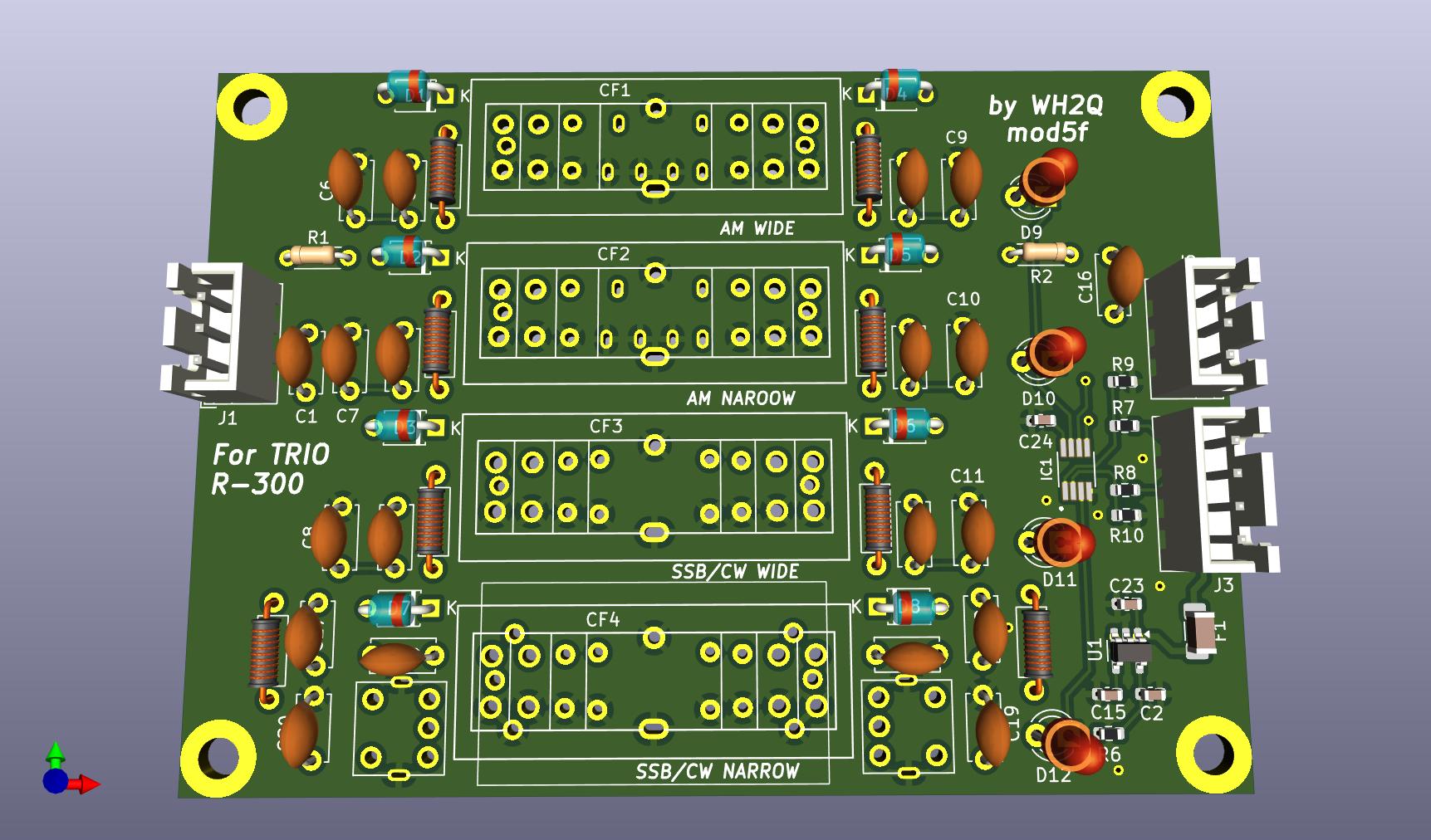

使用するフィルターに依りますが、かなり改善すると思います。

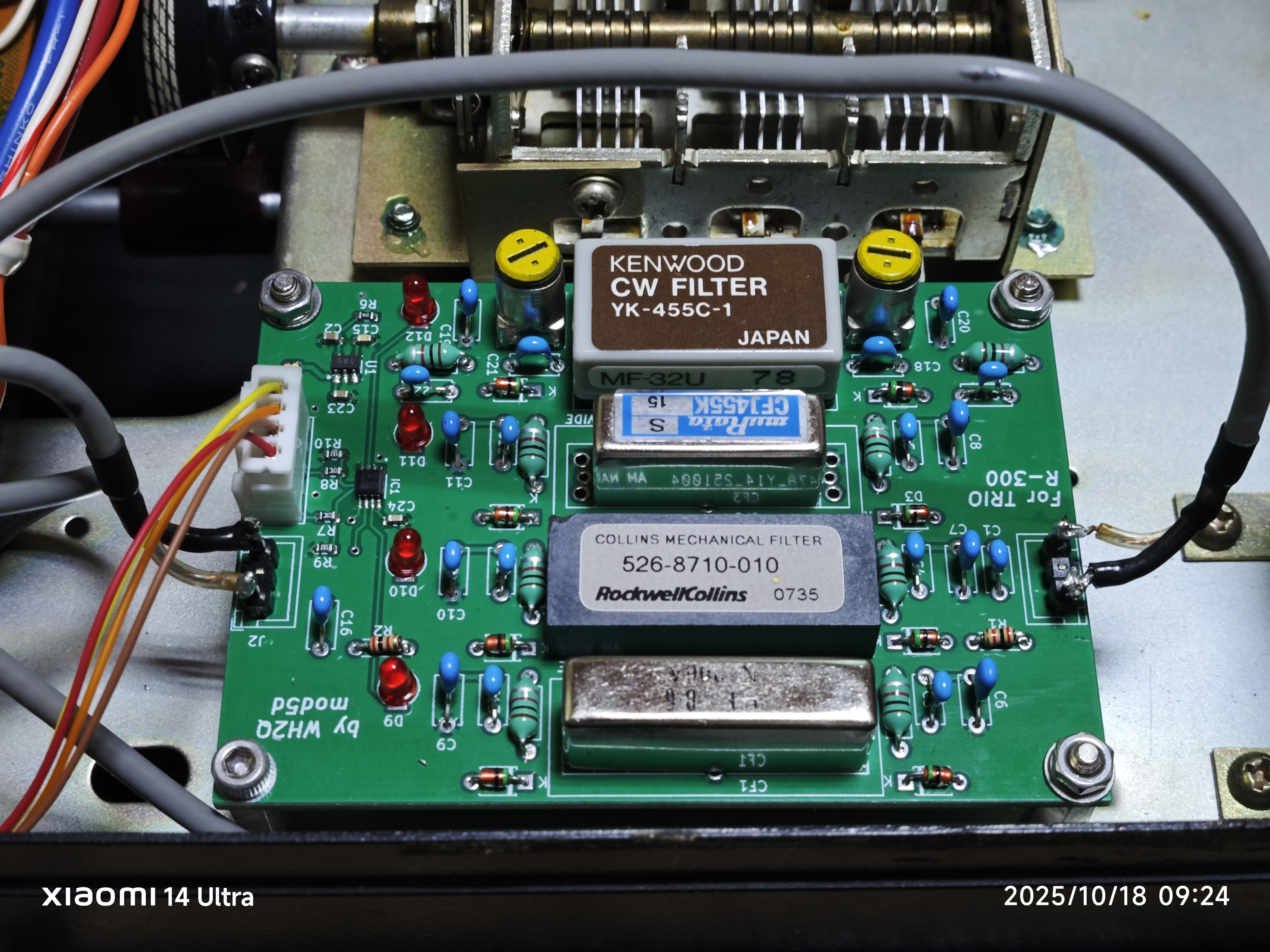

基板のみで、フィルターは実装されていません。
本体のMODEスイッチ、WIDE/NARROWスイッチで各々フィルターを切り替えることができます。
外付けスイッチは必要ありません。

https://youtu.be/Ck_rXDhOjjI

改造にあたって。 スイッチユニット基板のセラミックフィルターの信号線とGND間が絶
縁であれば、改造は必要ありません。（恐らく導通しないと思われます。）
但し、経年変化による劣化で短絡する場合もあるかもしれません。
1976年に発売開始されたので、ほぼ50年経っています。
セラミックフィルターの信号線とGNDと導通するならフィルターを外す必要があります。
その場合、スイッチユニットをパネルから外さなければなりません。
私のR-300はフィルターをすでに外しているため確認ができません。教えて頂けると幸いです。

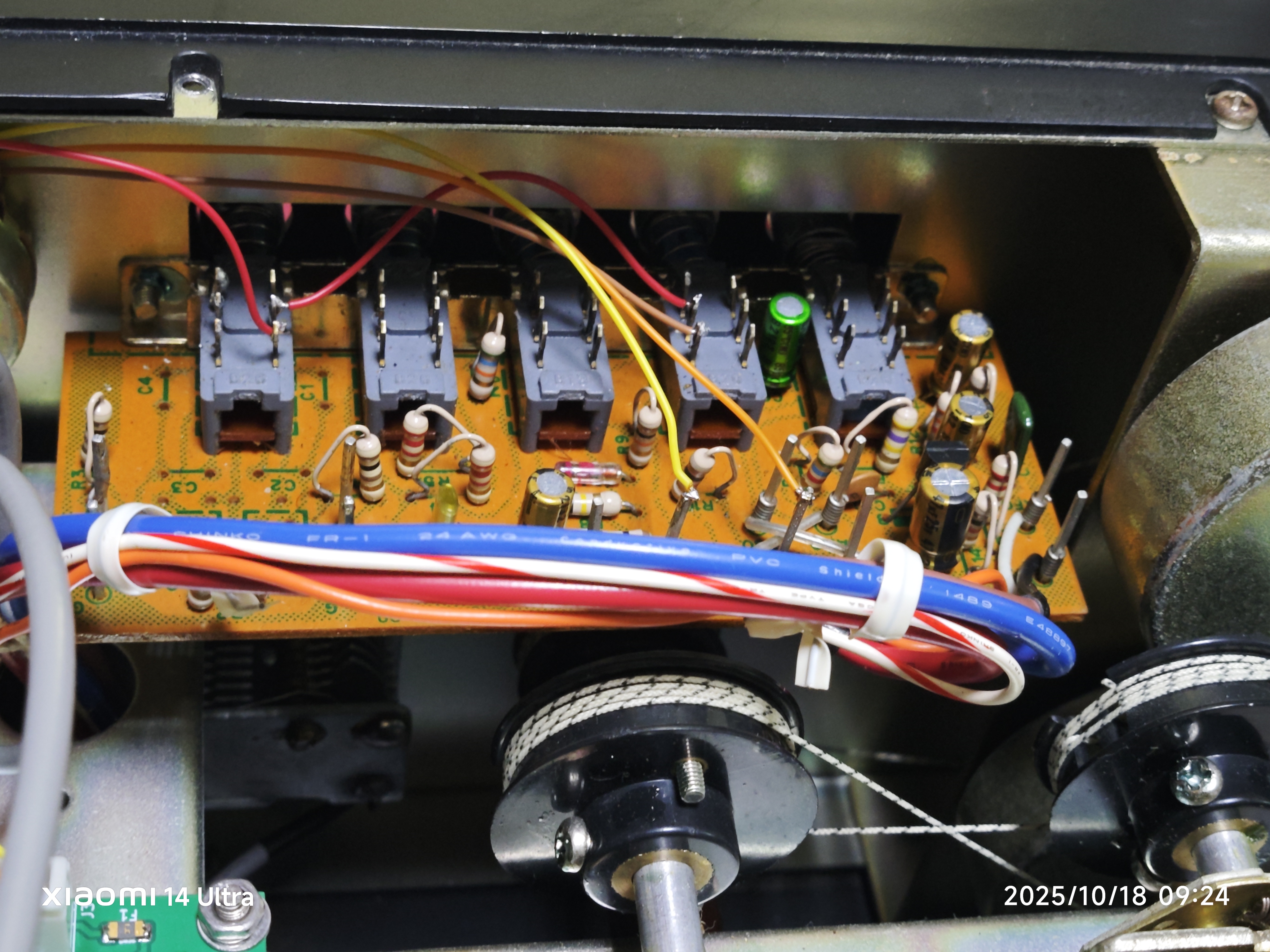

まずフロントパネルを外し、パネルからスイッチユニット基板外すにはバンドインジケー
タの糸掛けからインジケータ（指標）を外す必要があります。

使用可能なフィルターは、以下の通りです。

対応フィルター

CF1,2
AOR
　MF0.5 526-8693-010
　MF2.5 526-8694-010
　MF4.0 526-8710-010
　MF6.0 526-8695-010
村田製作所
　CFS455x
　CFR455x
　CFK455x
　CFL455x
　CFJ455Kx
NTK
　CLF-Dx
　LF-Dx
他（CF1,2のみ）
LTM455x
LT455x

CF3
　上記＋CFX455x
　　　　　CFG455x

CF4
　上記＋CFX455x
　　　　　CFG455x
Kenwwod
　YK-455-C1

　　2023.04.14

SSB用のコリンズはやりすぎでした。

対応フィルター

AOR
　MF0.5 526-8693-010
　MF2.5 526-8694-010
　MF4.0 526-8710-010
　MF6.0 526-8695-010

村田製作所
　CFS455x
　CFR455x
　CFM455x
　CFK455x
　CFL455x
　CFJ455Kx

NTK
　CLF-D6
　LF-D6

他



回路図はこちら

興味のある方は、メールしてください。
送料は実費です。

e61.uesr AT gmail.com まで
