ALL MODE SDR TRX

開発中

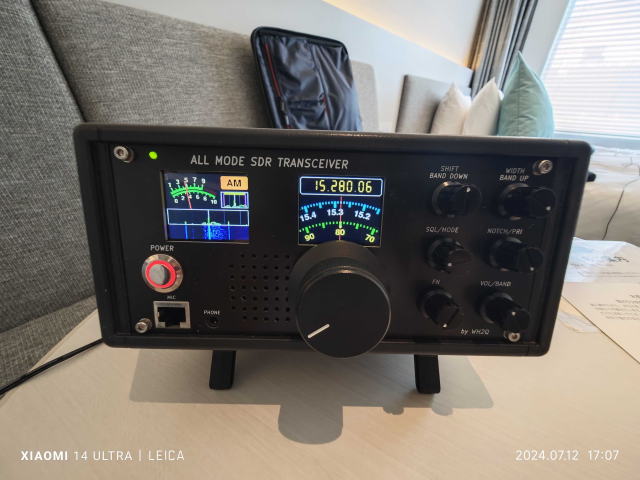

ALL MODE SDR +FT8(DEGITAL MODEトランシーバー)

構成
RX BPF-BGA420-AD831-X'Tal Filter-GALI74+ ⇒ ALL MODE SDR
　　　　　　　　　　　　|
　　　　　　　　　　 　VFO Si570-BPF
　　　　　　　　　　　　　　　　　　　　　　　 　　　　　|
TX MMG3H21NT1-BGA616-BPF-AD831 ← ALL MODE SDR

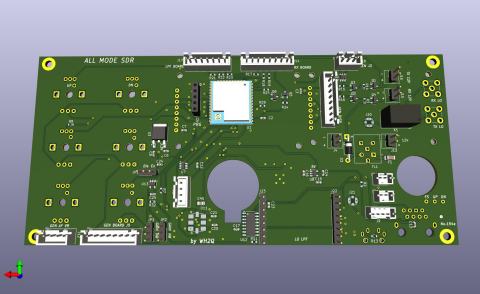

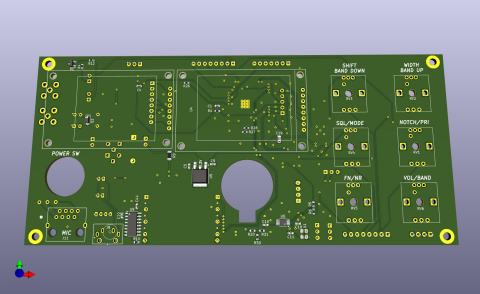

VFO表	VFO裏

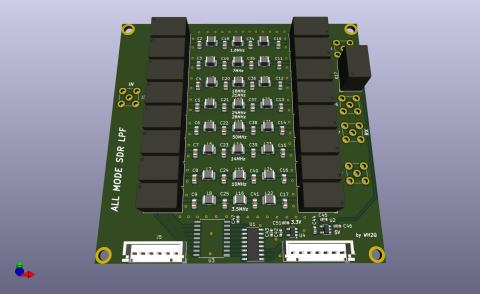

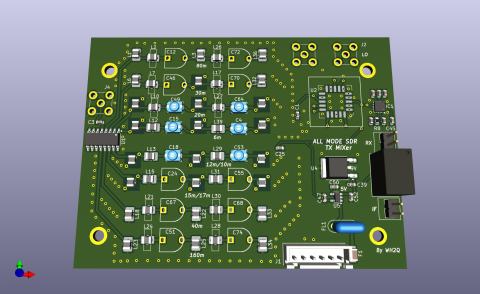

TX MIXer	LPF

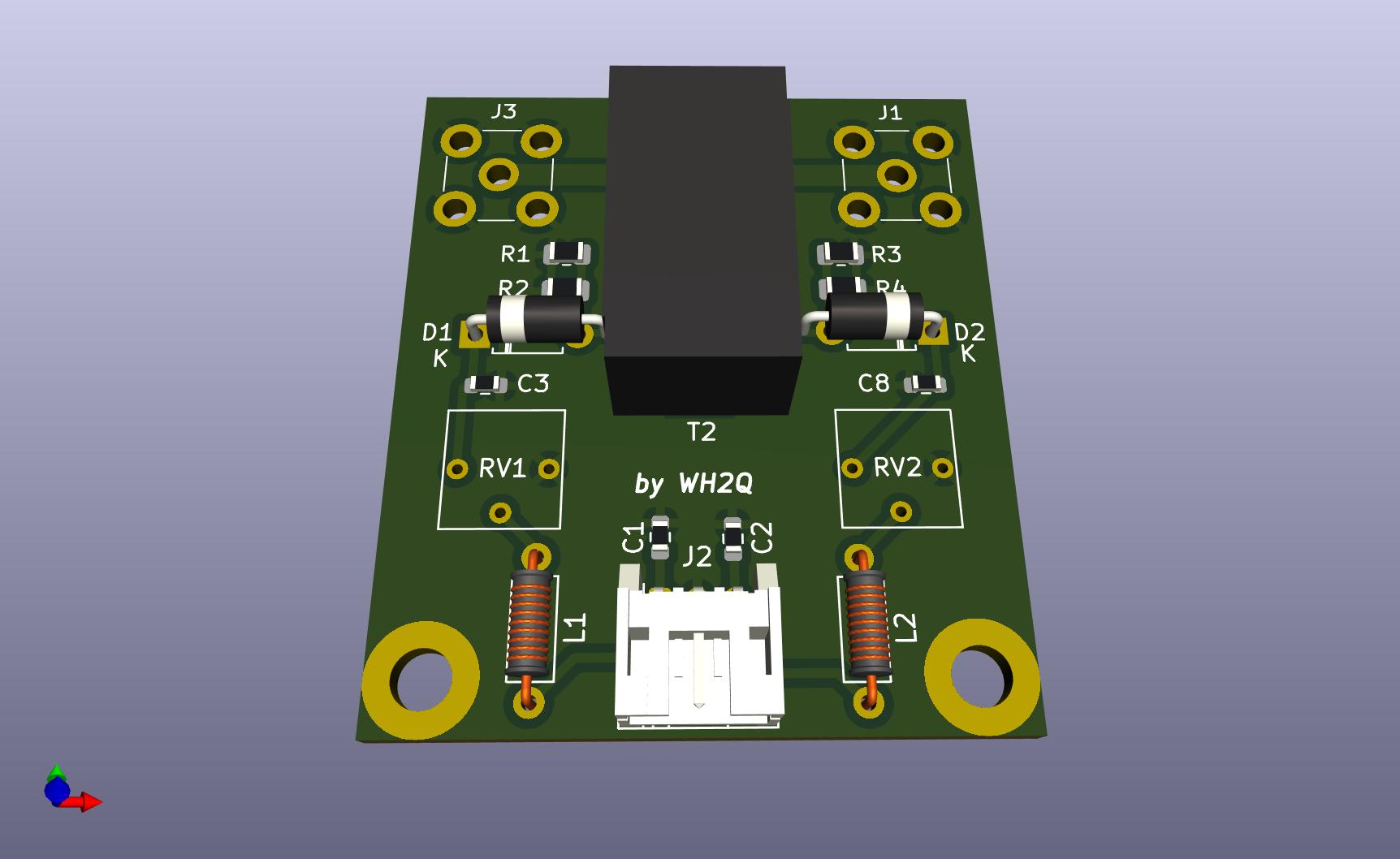

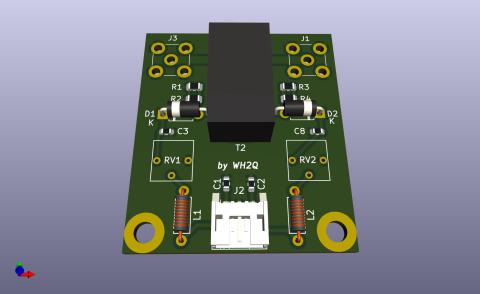

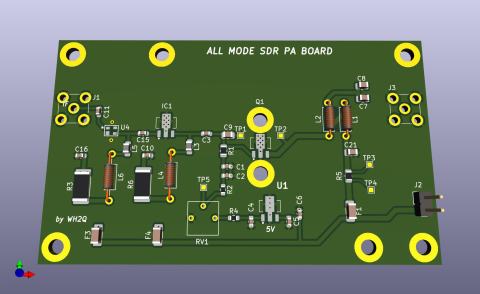

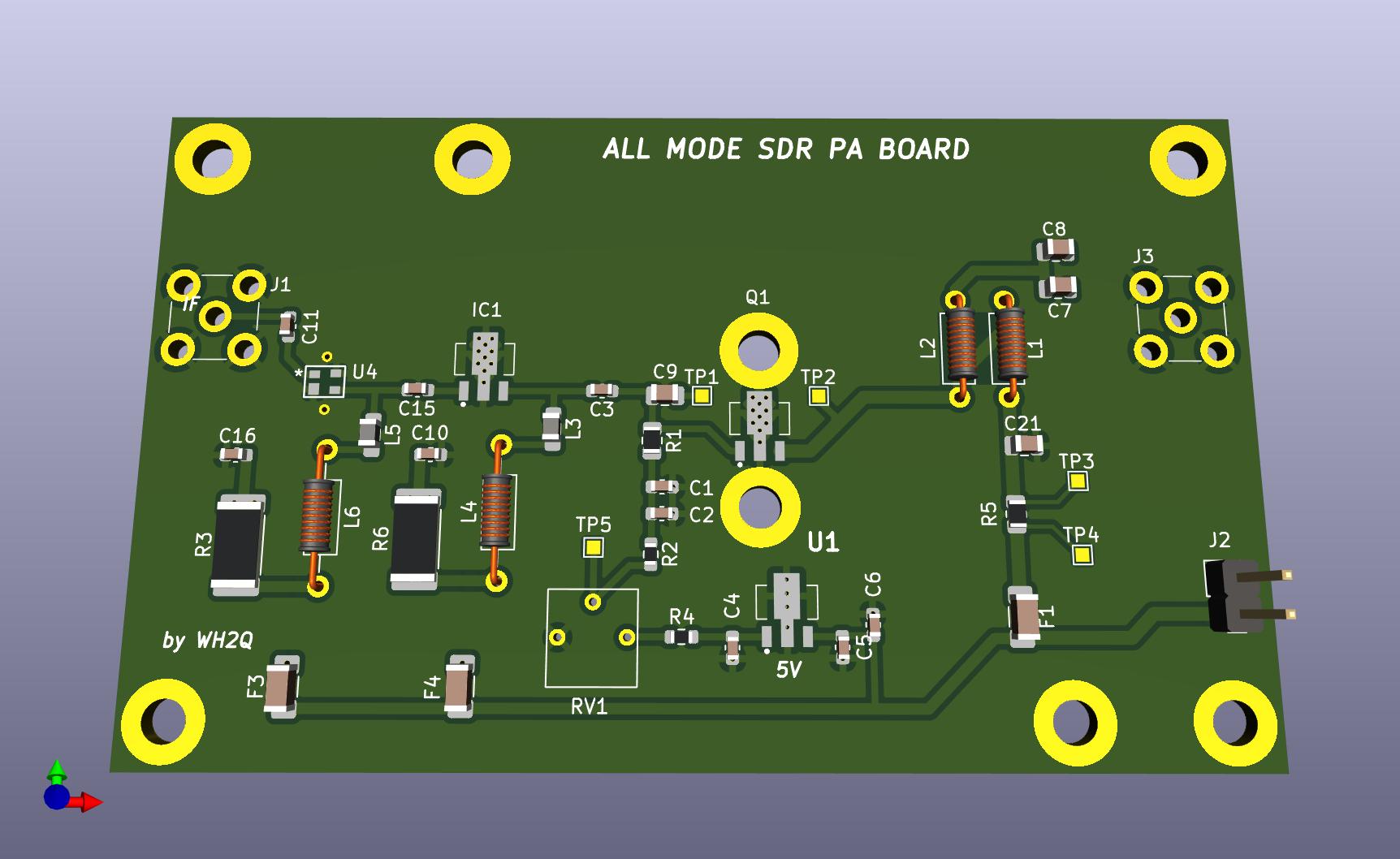

PA	POWER METER

エクセルでレベル配分を自動計算

ALL MODE SDR基板のフィルター前の送信時波形を測定してみました。　10dBのATTが入っています。
フィルターのセンター周波数は、16.908MHzです。

送信時

受信時

Si5351aの出力をスペアナで測定。　VFOをぐるぐる回すと、近接スプリアスが多数発生。

ALL MODE SDR RX

それを元に機能を追加いたしました。

Ver1の 問題点１として水晶発振子だと温度変化による周波数偏移が多い。
Ver2をリリースしました。　
X'talからTXCO 0.5ppmに変更しました。　かなり改善された。
問題点２ 16.93MHzのセラミック発振子の温度変化によるセンター周波数偏移があり、フィルターの帯域幅が見かけ上片側が狭まったような現象が発生。

そこでクリスタルフィルターを実験してみました。
BW=50KHzのフィルターですが、16.93MHｚの発振子を組み合わせて製作していましたが、入手困難と調整が面倒なので代わりを探しておりました。
また上記の問題2ような問題点も発生。
何とか使用できるフィルターを探しました。

21.4MHz　BW=30KHzのクリスタルフィルター　調整で約BW=32KHz（特性よりも帯域幅重視）
45MHz　BW=30KHz のクリスタルフィルター　調整で約BW=40KHz（特性よりも帯域幅重視）


ALL MODE SDR基板側には、フィルターは必要ありません。
Ver2.2の基板を製作中実験中です。

フィルター測定ボード

21.4MHz
45MHz

スペアナのBW自動測定機能を使用して、帯域幅を測定してみました。

21.4MHz -6dB BW=38.4KHz

45MHz -6dB BW=46.133KHz

同じように16.93MHzの発振子４エレをLCマッチングしてみました。
見事にリプルがなくなりましたが、帯域幅若干狭くなり損失も減りました。

	LCマッチングなし
	LCマッチングあり

構成
BPF-BGA420-AD831-CF Filter-GALI74+ ⇒ ALL MODE SDR
　　　　　　　　　　|
　　　　　VFO Si5351a+TCXO

受信周波数： 10Khzから148Mhz
モード： AM/LSB/USB/CW/FM

SWL Bands
VLF 10KHz～150KHz
LW 150KHｚ～522KHz
MW 522KHz～1710KHｚ
120m 2300KH～2500KHz
90m 3200KHz～3400KHz
75m 3900KHz～4000KHz
60m 4700KHz～5060KHz
49m 5600KHz～6200KHz
41m 7200KHz～7500KHz
31m 9300KHz～10000KHz
25m 11500KHz～12200KHz
22m 13570KHz～13870KHz
19m 15000KHz～15800KHz
16m 17480KHz～17900KHz
15m 18900KHz～19020KHz
13m 21450KHz～21800KHz
11m 25000KHz～28000KHz
VHF1 30000KHz～50000KHz
VHF2 55000KHz～76000KHz
AIR 118000KHz～138000KHz

Ham Bands
VLF 135.7KHz～137.8KHz
MW 472KHz～479KHz
160m 1800KHz～2000KHz
80m 3500KHz～4000KHzs
40m 7000KHz～7300KHz
30m 10100KHz～10150KHz
20m 14000KHz～14350KHz
17m 18068KHz～18168KHz
15m 21000KHz～21450KHz
12m 24890KHz～24990KHz
10m 28000KHz～30000KHz
10m 28000KHz～30000KHz　（FM）
6m 50.000MHz～54.000MHz
6m 50.000MHz～54.000MHz　（AM）
2m 144.000MHz～148.000MHz

上記の各バンドは、最後にアクセスした、周波数、モード、プリアンプON/OFFの情報を記憶します。
但し、バンド外の周波数は記憶されません。

BPF周波数
1.8MHz～2.5MHz
2.5MHz～5.3MHz
5.3MHz～11.3MHz
11.3MHz～20MHz
20MHz～30MHz
50MHz～54MHz
118MHz～138MHz
上記以外は、BPFなし（THRU）になります。
スプリアス等、多少問題がある周波数があります。

VFO基板
RFフロントエンド基板
ALL MODE SDR基板

プリント基板のみの頒布になります。　表面実装がメインなので、製作の難易度は高いと思います。

　　プリント基板3枚
　　回路図、部品表等の資料
　　ファームウエアー

1式　2500円＋クリップポスト代金になります。


問い合わせ先：　leogoto@じーめーる.com まで　　　　　　じーめーる=gmail に変えて下さい。
